Эксцентрики для смесителя что это такое


Для чего нужен эксцентрик для смесителя

Установка сантехники - ответственный этап строительных либо ремонтных работ. Проводить его направляться с учетом всех руководств, в другом случае о комфортной жизни возможно забыть. Одним из элементов оборудования есть эксцентрик для подключения к водопроводу смесителя.

Наша задача сейчас – поведать домашним мастерам об устройстве как возможно детальнее, изучить специфику его установки и открыть нужные секреты специалистов. В конечном счете вы сможете с уверенностью создавать монтажные работы для того чтобы замысла своими руками. Тем самым удастся сэкономить и время, и средства.

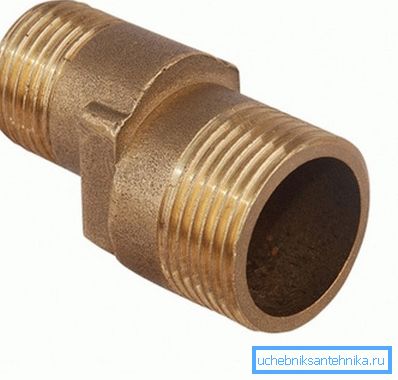

На фото – латунный эксцентрик для крана

Неспециализированные понятия

Данная деталь имеет круглую форму, у которой геометрическая ось, и ось вращения совпадают.

Применение эксцентриков кроме сантехники:

  • для крепежа мебельных конструкций;
  • в астрономических изучениях.

Устройство разрешает корректировать расстояние между двумя втулками. В некоторых случаях без для того чтобы приспособления закончить процесс не удается.

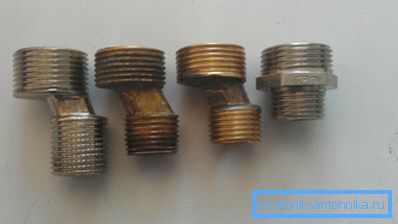

Размеры эксцентрика для смесителя могут быть разными и зависят от конструкции смесителя и подводки

Как он может оказать помощь

На протяжении независимой установки смесителя возможно столкнуться с таковой проблемой, как не соосность между патрубками крана и трубопроводом. Вследствие этого нереально напрямую присоединить одно к другому.

Частенько такие приспособления входят в комплект совместно со смесителем. Достаточно просто подробно изучить предлагаемую производителем инструкцию и нормально провести монтаж. В случае если же в наборе эксцентрика не было, деталь нужного диаметра возможно приобрести раздельно, его цена в полной мере доступная.

Совет: в случае если приспособление в наборе оказалась не той длины, имеете возможность купить дополнительный переходник, который разрешит откорректировать его размеры.

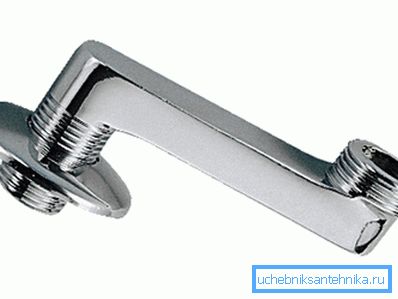

Хромированные удлиненные эксцентрики для смесителя

Как установить эксцентрик

Монтаж приспособления для смесителя делится на две операции, выполняющиеся последовательно:

  • крепление конструкции;
  • подсоединение крана.

Совет: в обязательном порядке перед началом монтажных работ в многоквартирном доме удостоверьтесь, что вы перекрыли стояк с водой.

  1. Рекомендуем вам сначала собрать всецело конструкцию без уплотнений и убедиться, что все смонтированные соединения не имеют перекосов между собой. К примеру, в случае если у вас в наборе через чур маленькие эксцентрики, вы сможете заменить их подходящими до начала основных работ.

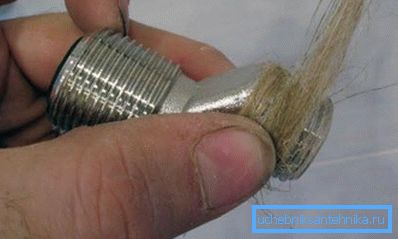

Уплотнение резьбы пенькой

Приспособление складывается из двух частей – узкой и широкой. Если вы смогли в ходе монтажа бережно снять ветхий эксцентрик со смесителя, зам

uchebniksantehnika.ru

короткий и удлиненный переходник для ванной, виды и размеры

Организация водопровода очень часто предполагает использование смесителей или кранов. Эти устройства изготавливаются многими компаниями, которые придерживаются только своих личных стандартов, поэтому не всегда есть возможность подобрать изделия под нужные габариты. Решают такие проблемы с помощью различных вспомогательных устройств, к которым и относятся эксцентрики для смесителей.

Многие домашние мастера при замене смесителей использовали эксцентрики, хотя некоторые не знают, что они собой представляют и для чего нужны. В этой статье мы постараемся разобраться с особенностями таких конструкций.

Особенности и назначение

Технически эксцентрик – это своеобразный сантехнический переходник. Его используют в большинстве случаев для подключения смесителя к водопроводным выходам центральной сети. Особенностью эксцентриков является наличие смещенного центра. Внешне – это своеобразная трубка, которая имеет резьбу на противоположных торцах. Средняя же часть может быть сдвинута, образуя своеобразный переход.

Основной задачей эксцентриков является нивелирование расстояния между выходами смесителя и входами трубопровода. Таким образом, эти изделия позволяют устанавливать в доме приборы от различных производителей, независимо от их технических параметров.

Виды и размеры

Современная фурнитура для сантехники выпускается многими компаниями. Эксцентрики пользуются особой популярностью, так как позволяют адаптировать все водопроводные механизмы под определенный стандартный размер. Условно эти изделия разделяют на несколько видов.

  • Удлиненные эксцентрики. Изделия имеют значительную длину трубки, позволяющей вывести кран на определенное расстояние от стены. Очень часто используются, когда не существует возможности установить смеситель из-за труб и других подобных преград.
  • Короткие эксцентрики. Эти конструкции являются стандартными и зачастую идут в комплекте со смесителями. Также их дополняют отражателем, представляющим собой декоративную накладку. С помощью коротких эксцентриков можно компенсировать расстояние до 80 мм.

Обратите внимание, что такая фурнитура бывает как с внешней, так и с внутренней резьбой. Поэтому важно оценивать эти параметры при покупке. Многие известные производители подобных изделий покрывают их декоративными красками. Сегодня на рынке можно найти эксцентрики, имитирующие несколько материалов: медь, латунь, золото, серебро и многие другие.

Одним из критериев эксцентрика являются его габариты. Правильно подобранная конструкция позволяет осуществить быстрое подключение всех приборов. Практически все эксцентрики имеют на торцах резьбовые соединения. Но их диаметр может отличаться, так как они используются для подключения различных систем. Зачастую эти характеристики составляют ½ и ¾ дюйма, что соответствует большинству стандартных выходов для водопроводов и смесителей.

Еще одним критерием является размер по плечу эксцентрика. Данная характеристика указывает, насколько можно увеличить расстояние между точками при повороте в крайнее положение. Сегодня на рынке встречается несколько типоразмеров подобных конструкций: 40 мм, 60 мм, 80 мм.

Некоторые производители маркируют такие устройства специальными обозначениями – М8, М10 и т. д. Все это зависит только от конкретной марки эксцентрика и его предназначения. Типоразмеры изделий зачастую являются стандартными, что позволяет использовать их для решения большинства задач.

Выпускают эксцентрики нестандартной формы, позволяющей более гибко адаптировать систему к сложным условиям.

Как выбрать?

Эксцентрики для смесителя являются необходимым элементом при установке смесителя в ванной. Удлинители такого типа позволяют надежно прикрепить изделие, независимо от расположения водопроводных выходов.

Покупая эксцентрик для смесителя, нужно учитывать определенные факторы.

  • Размеры отверстий. Сегодня некоторые виды смесителей имеют нестандартные выходы для подключения. Стандартные модели оснащаются внешней резьбой, но бывают устройства и со внутренними резьбовыми системами. Также могут не совпадать и диаметры труб, на которые важно обращать внимание.
  • Расстояние между выходами смесителя. Данный фактор является одним из самых важных. Для стандартных ситуаций хватит эксцентрика с плечом 40 мм. Но если расстояние между ними намного больше 150 мм, тогда нужно подбирать более габаритные модели, которые подойдут для вашей ситуации.
  • Наличие преград. Очень часто бывает, что смеситель располагается вблизи водопроводных или других труб и добиться жесткого крепления с помощью стандартных эксцентриков невозможно. Поможет решить эту задачу только длинное изделие, которое переместит плоскость соединения на определенное расстояние от стены.
  • Материал. Сегодня эксцентрики изготавливают из различных видов металла. Некоторые производители стараются использовать максимально дешевые варианты. Специалисты рекомендуют отдавать предпочтение только латунным или бронзовым эксцентрикам. Если вы выбрали модель из латуни, тогда она должна быть только цельнолитой.

В другом случае такая конструкция может легко сломаться при монтаже, так как она отличается высокой хрупкостью. При этом не следует доверять только внешнему покрытию эксцентрика. Многие производители под искусственным напылением прячут некачественный материал.

Чтобы не ошибиться при выборе и получить надежный переходник, следует отдавать предпочтения изделиям известных фирм. Покупать их желательно в проверенных магазинах, где вам гарантируют высокое качество эксцентрика.

Еще одним из критериев является дизайн удлинителя. Дорогая сантехника должна дополняться изделиями, которые подходят к ней по стилю и цвету. Хотя многие конструкции сегодня закрывают декоративными отражателями, что исключает визуальный просмотр эксцентрика.

Как установить?

Монтаж эксцентриков не является сложной операцией.

Установка этих устройств состоит из нескольких последовательных действий.

  • Изначально на поверхность резьбового соединения, которое будет вкручиваться непосредственно в трубу, нужно намотать уплотнитель. Для таких целей используют обычный джут или специальную фум-ленту. Важно наматывать ее только по ходу резьбы, чтобы затем было проще прикрутить систему.
  • На следующем шаге нужно по очереди вкрутить эксцентрик в трубопровод. Изначально следует повернуть их вручную, а затем зажать с помощью специального разводного ключа. При этом важно отрегулировать положение эксцентриков таким образом, чтобы они совпадали с отверстиями на смесителе. Если при установке произошел перекос, тогда нужно выкрутить и выровнять удлинители по-новому.
  • Завершается процедура подключением смесителя. Для этого он по аналогичной схеме накручивается на оба переходника. Обратите внимание, что многие сантехнические приборы дополняются специальными уплотнительными резинками, которые нужно правильно выставить при креплении.

Замена эксцентрика возможна только в том случае, когда он не подходит по размеру или дал трещину во время эксплуатации. Менять при этом нужно только сломанную деталь, так как они являются независимыми.

Рекомендации

Из вышесказанного можно сделать вывод, что эксцентрики – весьма простые конструктивно изделия, которые практически не выходят из строя.

Чтобы смеситель при этом работал долго и надежно, следует руководиться несколькими простыми советами.

  • Зажимать удлинители следует очень аккуратно, не прикладывая много усилий. В ином случае устройство может треснуть и его придется заменить.
  • Если после установки кран подтекает, следует открутить смеситель и проверить качество прокладок. Иногда нужно также проверить, нет ли течи в месте крепления эксцентрика к трубе. При наличии таких поломок, следует осуществить демонтаж и полностью заменить уплотнитель при новой установке.
  • Подбирайте длину переходника заранее. Это сэкономит вам время, которое вы затем потратите на поиски нужной модели.
  • Обязательно используйте специальные смазки поверх льняных уплотнителей. Они намного лучше пропитывают резьбу, не позволяя воде просачиваться наружу по мелким капиллярам. Не покрывайте соединения краской, так как после ее застывания вам сложно будет демонтировать эксцентрик в случае его поломки.

Эксцентрики для смесителей являются универсальными переходниками. Их применение упрощает работу и монтаж многих сантехнических приборов. Покупая такие изделия, отдавайте предпочтение продукции только известных и проверенных брендов. Данные условия гарантируют, что эти эксцентрики качественные и будут служить долго, вне зависимости от состояния воды.

О том, как заменить эксцентрик, смотрите в следующем видео.

stroy-podskazka.ru

Какие бывают эксцентрики и можно ли обойтись без них при монтаже смесителя в ванную

Какие бывают эксцентрики и можно ли обойтись без них при монтаже смесителя в ванную

В основном используются универсальный тип эксцентриков для смесителей имеющих размеры не более 50 мм. в длину, с одной стороны дюймовая резьба 3/4, с другой 1/2. Смещение центов составляет 10 мм., что при установке смесителя дает весьма широкий диапазон регулировки от 130±1-2 мм. до 170±1-2 мм., в то время как стандартное межцентровое расстояние смесителей 150±1-2 мм. Именно для компенсирования разности расстояния водяных розеток и точек крепления смесителя и были они придуманы.

По «эксклюзивно-местному» применению, эксцентрики могут быть и короче, и длиннее, и их межцентровое пространство может быть больше 10 мм. Выбор требуемых форм эксцентриков зависит от конкретных условий установки.

На фото ниже обычные, универсальные эксцентрики, с межцентровым расстоянием 10-12 мм. —

Вот такие эксцентрики, в добавок к тому что имею достаточно большое межцентровое расстояние, на ряду с этим выполняют и декоративную функцию исключающую применение хромированных чашек.

Эксцентриками вот такого типа можно не только установить смеситель на слишком широкостоящие водяные розетки, но и даже поднять смеситель например над раковиной, если он работает одновременно на ванну и раковину. Такие эксцентрики могут быть одним из решений проблемы низкорасположенного к раковине гусака смесителя.

Да обойтись без эксцентриков можно. Особенно если есть возможность сдвинуть или раздвинуть выводы труб горячей и холодной воды (хотя бы одну из них) по ширине присоединительных гаек смесителя. Можно воспользоваться обычным переходником (ниппелем или «боченком») соответствующих диаметров резьбы на смесителе и на трубах.

Можно и еще на стадии монтажа, имея смеситель установить трубы с муфтами, наживив гайки, и в таком положении закрутить, через бронзовые ниппеля, и в таком положении «приморозить» (приварить трубы) Однако будьте готовы к тому что ремонтопригодность такой конструкции резко снижается, так как даже про ТУ и ГОСТу межцентровое расстояние у смесителей может быть 150 плюс-минус 1 — 2 миллиметра. При последующей замене, если новый смеситель подойдет отлично то значит повезло, а если нет, то опять можно будет вспомнить про все те же эксцентрики. Вывернут бочата и в муфты вкрутить эксцентрики.

Сам ставил смесители напрямую на полипропиленовые муфты через ниппеля 3/4 х 1/2, но только не в столь ответственных местах как например помещение для круглогодичного пребывания. На даче — пожалуйста Так если водяная станция стоит на давлении 2,5 Атмосферы, думаю такое крепление вполне подойдет.

Установка чашек смесителя вплотную к стене

В санитарной зоне (в ванной или душевой) все должно быть доведено до совершенства – отсутствие швов и значительных зазоров здесь играет не столько эстетическую, сколько защитную функцию. Чем менее значительными будут швы и зазоры — тем меньшее количество влаги сможет в них задержаться и, тем менее вероятно появление в этих зонах, знакомого многим, черного грибка, вывести который практически невозможно.

Для того, чтобы исключить попадание воды в зоны подключения смесителей, полотенцесушителей и прочих сантехнических приборов к системе водоснабжения, используются специальные декоративные чашки (отражатели) — круглые металлические накладки, которые накручиваются на штуцер эксцентрика до упора о поверхность плиточной облицовки.

Причина появления шва

При выполнении корректного монтажа коммуникаций и качественного устройства плиточной облицовки — отражатели соприкасаются с поверхностью вплотную, не оставляя шва. Однако, такой монтаж можно осуществить только в случае, правильного расчета, произведенного на этапе установки труб и согласованного с толщиной будущей плиточной облицовки. Если Вы выполняли отделку ванной сторонними наемными силами и, при этом, сантехники не смогли договориться с плиточниками – скорее всего отражатели будут расположены на значительном расстоянии от стены – не зная толщины облицовки, сантехники, для страховки, просто выдвигают штуцеры подальше, и, впоследствии, они не могут быть корректно закрыты облицовкой.

неправильный монтаж правильный монтаж

Методы устранения дефекта

Можно ли решить данную проблему и скорректировать положение чашек? В определенных случаях – можно. Для решения данной проблемы существует два метода:

  1. Использование чашек большей высоты

Данный метод позволяет легко устранить зазор, сняв смеситель и заменив исходную чашку на отражатель большей высоты. Наибольшее распространение получили чашки высотой 20, 25, 35 мм. Таким образом, если Ваша чашка имеет высоту 20 мм — приобрести отражатель высотой 25 или 35 мм не составит труда.

Будьте внимательны — отражатели также имеют и несколько величин диаметров (1/2, 3/4, 1 дюйма). Подбирайте диаметр в соответствии с типоразмером эксцентриков.

Наиболее часто применяются чашки с диаметрами отверстий — 1/2 дюйма. Не страшно, если высота чашки окажется чуть больше необходимого для закрепления участка резьбы (на 1-2 мм) — ее прижмет крепежная гайка смесителя. Однако, значительные отклонения скомпенсировать не удастся.

2. Подрезка эксцентриков

Очень часто, использовать первый метод не удается, как, например, в случае незначительного зазора между чашкой и стеной. Ваш смеситель, также, может быть уже укомплектован декоративными чашками (такое очень часто встречается в случае покупки качественных импортных смесителей), в этом случае, подобрать более высокий отражатель, соответствующего качества и дизайна, будет практически невозможно.

Решить проблему в такой ситуации можно, используя более трудоемкий, но, вместе с тем, самый эффективный метод — непосредственную коррекцию длины эксцентриков. Используя УШМ и отрезной диск по металлу, резьба эксцентрика обрезается до нужного размера со стороны закрепления смесителя. При этом, сами эксцентрики можно не выкручивать. При необходимости, подрезку можно выполнить с обеих сторон эксцентрика. Для фиксации и обеспечения герметичности достаточно 5-7 мм резьбы с обеих сторон — остальное теоретически можно подвергнуть обрезке.

Установка чашек смесителя

1 способ

Перекройте подачу воды, затем, кратковременно открыв краны, сбросьте остаточное давление. Снимите смеситель: используя разводной, или обычный рожковый ключ, ослабьте, поочередно, обе крепежные гайки, затем — открутите их полностью.

ВАЖНО: Во избежание повреждения поверхностей хромированных элементов — оберните рабочую поверхность ключа малярным скотчем. Удалите чашки и накрутите на штуцеры отражатели нужной высоты до упора о поверхность стены

Удалите чашки и накрутите на штуцеры отражатели нужной высоты до упора о поверхность стены.

Установите смеситель, затягивая гайки поочередно.

2 способ

Определите — какую часть резьбы следует отрезать, а также — стоит ли выполнять подрезку с обеих сторон эксцентрика.

Снимите смеситель способом, описанным выше.

Если есть возможность, лучше, все-таки, снять эксцентрики — так выполнять рез будет удобнее и безопаснее. Отметьте контур реза, обернув резьбу изоляционной лентой.

С помощью УШМ, выполните рез эксцентриков.

Установите эксцентрики, предварительно уплотнив резьбу и выровняйте их по горизонтали (см. установка смесителя).

Установите на эксцентрики чашки, закрутив их до упора о стену.

mr-build.ru

Виды эксцентриков для смесителя

Во время ремонта ванной комнаты или кухни не обходится без замены сантехники. Это важный этап, потому всю работу необходимо сделать максимально качественно, чтобы избежать в будущем протечек. Иначе пострадает комфорт хозяев квартиры или дома. Небольшая, но имеющая огромное значение в выполнении этой задачи деталь, которая соединяет водопровод со смесителем, называется эксцентрик.

Как и все части сантехники, важно знать, как правильно подобрать нужный элемент, какая его роль в механизме, и можно ли заниматься монтажом самостоятельно.  Кроме того, перед началом произведения каких-либо работ требуется рассмотреть виды эксцентриков для смесителя.

Этот переходник упрощает установку, а также обеспечивает надежное соединение с трубопроводом. Так как импортные и отечественные смесители изготавливаются по стандартам, которые значительно отличаются друг от друга, то подобный элемент компенсирует эту разницу и позволяет свободно устанавливать нужную модель в своем доме.

Описание эксцентриков

Деталь круглой формы, геометрическая ось которой совпадает с осью вращения. Кроме сантехники, их используют в астрономических установках и как крепежи в мебельных конструкциях.

Данный элемент дает возможность корректировать расстояние между втулками. Иногда без него не удается подключить смеситель к водопроводной системе.

Обычно соединитель приходится подбирать самостоятельно, но в отдельных наборах они присутствуют в комплекте с прибором. Часто такие детали на одной из сторон полностью соответствуют оборудованию, но могут абсолютно не совпадать с трубой водопровода. В любом случае обойтись без эксцентрика сложно, так что лучше проверить все и выбрать нужный размер.

Параметры, которые учитываются при выборе переходников для самых распространённых моделей (Hansgrohe Ecostat 13114000, Lemark Comfort LM3061C, Grohe BauLoop 31368, Grohe BauEdge 31367, Hansgrohe Ecostat 13116000):

  • Между трубками устройства расстояние составляет 150 мм.

  • Материал: нержавеющая сталь, латунь, бронза.

  • Размер плеча, которое находится между центрами смещенных трубок, равняется 40-80 мм, а шаг 20 мм.

Виды эксцентриков для смесителей:

  • Удлинённые детали могут понадобиться в том случае, если разница размеров слишком большая. Перед тем как выбрать необходимый элемент, нужно произвести точные замеры с помощью линейки.

  • Короткий при установке компенсирует отклонение между узлами в 80 мм.

Важно обратить внимание на совместимость деталей. Например, если смеситель с патрубком, то соединитель нужно покупать с внутренней резьбой на одной из сторон.

Устанавливая нужный компонент, один край вкручивается в водопровод, обычно он уже имеет наружную резьбу, а к другому присоединяют патрубок смесителя. Одни виды эксцентриков изготовлены из нержавеющей стали, другие из латуни или бронзы. Если трубы пластиковые, то разницы нет, какой именно элемент вставлять. Но в случае, когда водопровод металлический, переходник должен быть обязательно из того же металла. Это помогает обеспечить одно и то же давление в трубе, а также одинаковое температурное расширение. Соответственно вероятность возникновения протечки минимальная.

Установка эксцентриков

Во время ремонта чаще всего установкой данной детали занимается сантехник, но иногда, желая сэкономить, можно и самостоятельно произвести монтаж или замену.

Весь процесс разделяется на два небольших этапа:

  • Монтаж эксцентрика.

  • Установка смесителя непосредственно на переходник.

Для начала стоит удостовериться, что вода полностью перекрыта. Таким образом, удастся избежать утечки воды, в случае если начнутся проблемы во время работы.

В первую очередь, следует убедиться, что все детали идеально подходят. Перед установкой следует провести предварительную сборку без использования прокладок и льна. Необходимо обратить внимание на плавность соединения, чтобы не было перекосов и любых изъянов, зацепов. Все детали из комплекта должны быть задействованы.

Так как соединитель состоит из двух частей, то следует разобраться, как правильно его крепить. На узкую часть с резьбой наматывается подмотка или лен. Все это делать следует по часовой стрелке. В результате, материал не будет сдвигаться во время вкручивания. Для льна дополнительно используют пасту для резьбовых соединений. Еще могут покрывать поверхность герметиком. Также нередко пользуются старым методом, когда берут нить и масляную краску.

Затянув переходник до самого конца, для проверки включить воду. Если возникла течь, то стоит проверить плотность крепления и поджать его. Продолжительное протекание может свидетельствовать о некачественных прокладках или несоответствии резьбы, а, возможно, перекосах.

После монтажа нужно убедиться, соблюдаются ли межосевые размеры. С помощью уровня проверяют, насколько ровно стоят элементы. Еще следует обратить внимание на длину плеча. Если она недостаточная, то лучше приобрести эксцентрик с более длинным плечом.

Чтобы закрыть отверстие и соединение, а смеситель имел более эстетичный вид, для декора используют отражатели, а уже после монтируют и сам смеситель.

Важные моменты, которые нужно всегда помнить во время работы с эксцентриком:

  1. Полнота комплектации. Это касается смесителя. Стоит проверить, все ли детали на месте. Если отсутствует переходник, то необходимо самостоятельно подобрать нужный вариант по размеру и материалу, в зависимости от труб водопровода и выбранной модели смесителя.
  2. Дефекты. Проводить предварительную сборку нужно еще и с целью проверки на дефекты, брак и плавность резьбы.
  3. По часовой стрелке. Лен, нить, утеплитель обязательно наматывают по ходу резьбы, чтобы они не сползали во время закручивания. Он не должен прокручиваться, а обязательно плотно прилегать к поверхности.
  4. Для закручивания используют ключ нужного размера.

Чтобы более детально узнать об эксцентриках и их применении, можно воспользоваться формой обратной связи. Информационный портал «Ремонтик» предоставляет обширную консультацию по любым вопросам.

Таким образом, чтобы выбрать нужный переходник и установить его, не обязательно обращаться за помощью к сантехникам. Конечно, они сделают работу быстрее, но ничего сложного в сборке смесителя и монтаже соединителя нет. Чтобы выбрать нужный элемент, достаточно знать, какой размер труб водопровода, и какая модель смесителя. Кроме того, следует учитывать материал. Во время покупки следует внимательно изучить все части конструкции, чтобы исключить наличие брака.

Возможно Вам будет также интерестно:

remontik.org

Эксцентрик для смесителя - какие бывают и как менять

Современный рынок сантехнического оборудования предлагает широкий ассортимент смесителей, которые имеют различный внешний вид, и отличаются друг от друга в зависимости от конструкции, в частности, различным может быть расстояние между соединительными патрубками. Как следствие, в процессе монтажа часто возникают сложности с креплением, так как места стыков просто не совпадают. Проблема быстро и легко решается, если использовать эксцентрик для смесителя.

Эксцентрик для смесителя представляет собой переходник круглой удлиненной формы, один конец которого широкий– к нему крепится смеситель. Второй – узкий, предназначенный для присоединения к трубе. Между двумя концами располагается ось с небольшим смещением.

Эксцентрики для смесителей бывают разных видов – это зависит от таких параметров, как материал, из которого изготовлено изделие и его длина. И если для пластиковых трубопроводов подходят абсолютно любые эксцентрики.

То для смесителя – размеры, конечно, важно подобрать правильно, а материал не так важен, то для металлических следует использовать только те, что тоже выполнены из металла.

Самым распространенным считается эксцентрик для смесителя, длина которого составляет 3-4 см, тогда как удлиненные эксцентрики для смесителей, длина которых составляет от 5 см, применяются в тех случаях, когда необходимо развести концы смесителя на значительное расстояние – такие условия называются нестандартными.

Эксцентрик для смесителя: особенности монтажа

Несмотря на кажущуюся простоту установки такого механизма, монтаж его следует осуществлять предельно внимательно и аккуратно. Весь процесс состоит из двух этапов:

  1. Крепление конструкции.
  2. Подсоединение смесителя.

Перед тем, как приступить непосредственно к работе, нужно перекрыть воду во избежание затопления соседей.

Далее рекомендуется выполнить сборку конструкции без применения уплотнителя – данная стадия нужна для того, чтобы убедиться в отсутствии перекосов изделия в собранном виде, а также сложностей соединения отдельных элементов друг с другом. Если детали оказываются слишком короткими, их следует заменить на эксцентрики для смесителей удлиненные либо дополнительно приобрести специальные экраны для таких конструкций.

Отдельно нужно сказать о демонтаже старого эксцентрика. Его важно открутить максимально аккуратно, после чего требуется обмотать короткую резьбу льном либо лентой из фторопласта. Любое из этих средств должно наматываться очень плотно, во избежание прокручивания материала вокруг основания.

После этого на обмотку следует нанести специальную пасту, которая облегчает работу с резьбовыми соединениями либо силиконовый герметик. При отсутствии данных материалов можно использовать обычную масляную краску. В самом крайнем случае данный этап можно пропустить.

Далее следует тонкая операция, отнестись к которой важно предельно внимательно. Установить смеситель эксцентрики важно осторожно и только вручную. Это позволит избежать возможных перекосов конструкции. Только после того, как будет проверено корректное соотношение устройства с резьбой, эксцентрик можно завернуть более плотно, используя для этого разводной либо гаечный ключ.

При этом необходимо постоянно проверять, чтобы льняные нити, намотанные ранее на резьбу, не прокручивались. Так как в этом случае функциональность всей конструкции в целом может быть нарушена.

Если проблема со льном все-таки возникла, следует выполнить полный демонтаж установленного оборудования и повторить всю процедуру снова, начиная с этапа обмотки резьбы.

После установки крана можно выполнить монтаж специальных отражателей – декоративных экранов.

Использование дополнительных устройств

Чаще всего эксцентрики приобретаются в комплектации со смесителем, и если к ним прилагаются дополнительные прокладки, то об утеплителе можно уже не задумываться. Если прокладки изготовлены из паронита, то перед тем, как использовать, их рекомендуется на несколько минут погрузить в емкость с холодной водой. Если же они выполнены из таких материалов, как силикон или резина, то крепление их можно осуществлять, не прибегая к какой-либо дополнительной подготовке.

После этого кран можно наживлять вручную, затянув все гайки с помощью разводного ключа. Это необходимо для того, чтобы убедиться в корректном насаживании на резьбу. При необходимости можно не только удлинить эксцентрики смесителя, но и всячески корректировать, подкручивать и регулировать его расположение.

Например, если уже после установки в подключения воды обнаруживается протекание – это говорит о том, что гайка закручена недостаточно качественно. Если подтекание не прекращается после устранения проблемы – причину следует искать уже в качестве используемых прокладок.

Как выбрать «правильный» эксцентрик?

Недорогие смесители производства Китая или Турции нередко комплектуются блестящими хромированными переходниками. Качество таких изделий обычно вызывает сомнения, причем совершенно заслуженно.

Связано это с тем, что, несмотря на привлекательный внешний вид недорогие хромированные детали имеют и несколько отрицательных качеств. В процессе эксплуатации таких изделий часто появляется ржавчина.

Но это в том случае, если до эксплуатации дело доходит в принципе, так как еще при монтажных работах нередко обламывается ненадежная головка эксцентрика. Поэтому специалисты рекомендуют все-таки приобретать эксцентрик отдельно, проследив за тем, чтобы выполнен он был из латуни и по цельнолитой технологии.


Стоимость изделия, изготовленного из прессованной латуни, слишком хрупок и в любой момент сломаться и развалиться на кусочки. Цельнолитые латунные переходники гораздо тяжелее и стоят они дороже. А вот характерный золотистый цвет эксцентрика совсем не говорит о качестве материала, из которого он изготовлен.

Так как нередко под слоем такого напыления обнаруживается совершенно другой материал. Именно перечисленные критерии следует учитывать, приобретая эксцентрики для смесителей в магазине сантехники. Только такой вариант может дать уверенность в том, что приобретенное изделие действительно отличается высоким качеством и не подведет ни при монтаже, ни в процессе эксплуатации.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.
  • Все чинит жена. 34%, 1159 голосов

    1159 голосов 34%

    1159 голосов - 34% из всех голосов

  • Все чинит муж. 30%, 1030 голосов

    1030 голосов 30%

    1030 голосов - 30% из всех голосов

  • Все чинится само. 20%, 671 голос

    671 голос 20%

    671 голос - 20% из всех голосов

  • От 1 года и более. 11%, 384 голоса

    384 голоса 11%

    384 голоса - 11% из всех голосов

  • Раз в год. 5%, 166 голосов

    166 голосов 5%

    166 голосов - 5% из всех голосов

Всего голосов: 3410

Голосовало: 3334

17 января, 2018

×

Вы или с вашего IP уже голосовали. Загрузка...

prosmesiteli.ru

применение и назначение, особенности, инструкция по монтажу, советы и нюансы

Монтаж сантехники является очень важной задачей при проведении строительных либо ремонтных работ. Поскольку жить без правильно организованных коммуникаций в доме либо квартире будет достаточно проблематично, этому вопросу следует уделить особое внимание. Далее в статье мы рассмотрим специфику того, как установить эксцентрики для смесителя самостоятельно.

Определение понятия

Данное приспособление представляет собой деталь круглой формы, у которой совпадают две оси:

  • непосредственно геометрическая;
  • та, по которой происходит вращение.

Где используется

Применение эксцентриков уместно во многих сферах:

Эксцентрик

  1. в качестве дополнительной окружности при астрономических исследованиях;
  2. как крепление для мебельных конструкций;
  3. в сантехническом деле.

Теория вопроса

Когда мастер самостоятельно устанавливает смеситель, он сталкивается со следующей проблемой: показатель расстояния, которое разделяет трубы, через которые подается вода, и такой же параметр для соответствующих патрубков кранов не соотносятся. Это приводит к тому, что присоединить смеситель к трубам напрямую никак нельзя.

Именно с этой целью в данной статье рассматривается вопрос о том, что такое эксцентрики, поскольку такие приспособления при повороте из одной стороны в другую позволяют мастеру корректировать расстояние, находящееся между двумя втулками.

Зачастую подобного рода конструкции уже входят в приобретаемый набор вместе с самим смесителем, поэтому «изобретать велосипед» установщику не придется – ему необходимо просто прочитать инструкцию и действовать согласно указанным в ней рекомендациям.

Случается, правда, что комплект продается без таких приспособлений либо размеры эксцентриков некорректны. В такой ситуации придется докупать установочный механизм отдельно.

Эксцентрики в комплекте

В случае если конструкция оказалась короче, чем хотелось бы, можно приобрести дополнительный переходник – он поможет откорректировать размеры изделия.

Технологические особенности процедуры

Установка эксцентриков для смесителя является важным составляющим этапом его монтажа. Процесс подразделяется на две последовательные операции:

  • непосредственно крепление конструкций;
  • подсоединение крана.

Прежде, чем приступать к осуществлению работ, связанных с монтажом, следует обязательно позаботиться о том, чтобы доступ к воде был перекрыт. Это поможет предотвратить возможность непреднамеренного затопления соседей.

Во-первых, внимательно полностью соберите конструкцию, не используя при этом уплотнитель. Процедура необходима, чтобы удостовериться: у готового изделия не будет перекосов, а все смонтированные соединения беспрепятственно соединятся друг с другом. В ситуации, когда вам попались чересчур короткие эксцентрики, их можно заменить иными аналогами либо же приобрести экраны, предназначенные для конструкций.

Подключение крана через эксцентрики

Любое приспособление состоит из двух частей – более широкой и узкой составляющей. В процессе монтажа, после того как вам удалось аккуратно открутить старый эксцентрик на смесителе, обязательно следует осторожно обмотать короткую резьбу льном.

Заменить такие нити можно изделием из фторопласта – это может быть лента. В любом случае, наматывать средство нужно так, чтобы оно ни в коем случае не могло прокручиваться вокруг основания.

На нити наносится специальная паста, предназначенная для использования в случае работы с резьбовыми соединениями. Подойдет и герметик, изготовленный на основе из силикона. Если ни первого, ни второго средства нет, подойдет и масляная краска. В крайнем случае, оставьте смеситель необработанным – по большому счету, ничего произойти не должно.

Последовательные этапы работы

Следующая операция – длинные эксцентрики следует вручную прикрутить к конструкции. Убедитесь, что приспособление корректно соотносится с самой резьбой, лишь тогда плотно заверните его при помощи разводного либо гаечного ключа. Лучше выполнить несколько последовательных вращательных движений инструментом. Тщательно проверяйте, чтобы нити изо льна, которые были намотаны непосредственно на резьбу, не оборачивались – это нарушит функциональность всей конструкции. Если это все же происходит, лучше демонтируйте всю систему, удалите остатки льна с резьбы, после чего вновь обмотайте ее при помощи уплотнителя.

Устанавливайте эксцентрики в таком положении, чтобы к ним было легко и удобно привинчивать гайки корпуса смесителя. При этом сама конструкция должна монтироваться ровно, не перекашиваться.

После того, как кран установлен, можно переходить к монтажу отражателей, которые еще называют и декоративными экранами.

Дополнительные приспособления

Отметим, что если комплект вместе с самим смесителем и эксцентриками содержит дополнительные прокладки, то утеплитель уже не пригодится. Когда такие приспособления выполнены из паронита, не забудьте предварительно опустить конструкции ненадолго в прохладную воду. Когда речь идет о силиконовом либо даже резиновом материале, крепить прокладки можно сразу, без предварительной подготовки.

Далее кран наживляется вручную, при помощи разводного ключа затягиваются все гайки.

Вот, по большому счету, мы и ответили на вопрос, как установить эксцентрики для смесителя.

Советы и рекомендации мастеру

Пристенные эксцентрики

Для начала следует распаковать приобретенный кран, составить все комплектующие элементы без использования льна или прокладок. Это необходимо для того, чтобы убедиться, что детали лишены каких – либо дефектов, они беспрепятственно прокручиваются.

Бывает, что предусмотренные комплектом эксцентрики не подходят по размеру – они могут быть шире, уже, длиннее, короче необходимых для корректной установки параметров.

Не забывайте, что лен либо его аналог – утеплитель, ленту из фторопласта – следует накручивать только по направлению самой резьбы, а не в противоположном ей. Прежде, чем вы будете переходить к монтажу непосредственно смесителя, проверьте – утеплители должны быть плотно и надежно намотаны, а также то, что они не прокручиваются вместе с резьбой.

Не забудьте воспользоваться специальной смазкой, которую необходимо наносить поверх уже обмотанного льна. Отлично подойдет и герметик на основе силикона, а также краска на масляной основе.

Наживите эксцентрик вручную, убедитесь в том, что он корректно «сел» на резьбу. После этого воспользуйтесь ключом (может быть разводной или гаечный), чтобы закончить работу.

Располагать приспособления следует так, чтобы появилась возможность беспрепятственно навинтить гайки, необходимые для монтажа смесителя. Устанавливать сам кран стоит очень тщательно и аккуратно – так, чтобы не образовались неровности. Не бойтесь подкручивать, корректировать, регулировать то, как расположен смеситель. Несколько раз проверьте, насколько хорошо соотносятся гайки с эксцентриками. Не забудьте после всего этого накрутить либо насадить декоративные экраны – техника их установки обусловлена типом смесителя. Процедуру можно проводить и вручную, данные конструкции не несут в себе никакой дополнительной функциональной нагрузки, а просто играют роль украшения.

Заключение

Итак, эксцентрики представляют собой элементы соединительного предназначения, используемые при монтажных работах при установке в ванной комнате смесителей. Чаще всего наличие таких конструкций уже предусмотрено изготовителем крана – они содержатся в наборе наряду со смесителем. Тем не менее, время от времени происходит так, что купленные эксцентрики не подходят по размеру. В этом случае их следует заменить соответствующими аналогами.

Установить конструкцию несложно, можно сделать это и собственноручно, не имея особого сантехнического опыта.

Следует лишь помнить о необходимости использования уплотнителей – ленты из фторопласта или льна, которые наворачиваются на специальную резьбу, а также следить за корректностью монтажа самого смесителя – кран должен висеть ровно.

Обращайте внимание на то, что гайки должны быть закручены очень плотно, чтобы конструкция не перемещалась из одной стороны в другую.

Не забудьте также и о резиновых либо силиконовых прокладках, и тогда смеситель прослужит вам верой и правдой не один год.

aqua-sovet.ru

Как выкрутить эксцентрик смесителя


Кто хоть раз менял смеситель в ванной комнате со строго на новый, наверняка сталкивался с проблемой: как выкрутить эксцентрик смесителя и заменить его на другой. Дело-то конечно не хитрое, бери и выкручивай, но при неправильном подходе, особенно без должного опыта, имеется большая вероятность чего-нибудь сломать. И чтобы этого избежать, я покажу как грамотно это сделать.

У эксцентриков-переходников сместился не всегда есть грани под разводной ключ. В моем случае шейка переходника гладкая.
Но даже если у Вас на эксцентрике имеются грани под ключ, не думайте что данный способ Вам не пригодится, так как эти грани очень хорошо слизываются и ключ проворачивается.

За долгие года резьбовые соединения хорошо прикипают друг к другу, особенно на горячей воде и просто так развинтить все не получится.

Выкручиваем эксцентрик смесителя


Во всех эксцентриках внутри отверстие не круглое, я прямоугольное. Которое предназначено под специальный инструмент. Конечно у меня такого нет, да и у вас его точно не окажется.

Поэтому, нам потребуется два разводных ключа.
Вставляем один в прямоугольной отверстие, неподвижной губкой ключа в паз. Все должно подходить плотно. Далее вращаем червяк, чтобы его подвижная губка притянулась. В итоге должен получиться надежный зацеп.

Берем второй разводной ключ и подгоняем его под ширину первого ключа. Одеваем его второй ключ на первый, чтобы создать рычаг для вращения.

Если вы все правильно сделаете, то никаких лишних качений или биений не будет.

Затем удерживая оба ключа поворачиваем соединение с усилием. Эксцентрик должен поддаться и выкрутится.

В итоге соединение должно разобраться.

Такой способ спасал меня не один раз, поэтому рекомендую взять данный метод на вооружение.
Конечно, можно поменять смеситель и оставить эксцентрики от старого, но дело в том, что не всегда они подходят. Поэтому и приходится порой поднапрячься.
Всем пока!

Смотрите видео


sdelaysam-svoimirukami.ru

Установка смесителя в ванной своими руками: пошаговая инструкция

В ванной комнате чаще всего устанавливают два вида смесителей — на край ванны и раковины или на стену. Реже монтируют напольные модели.

Настенный вариант крепления самый удобный и распространенный, так как позволяет скрыть коммуникации и использовать один смеситель и для раковины и для ванной. Монтаж такой модели достаточно прост, поэтому с работой можно справиться своими руками. Главное соблюдать технологию и надежно гидроизолировать соединения.

Содержание статьи

Подготовка к монтажу

Для монтажа смесителя нужно приобрести устройство в полной комплектации. Набор включает: корпус, излив, эксцентрики, душевой шланг и лейку, крепежи, уплотнители. Главное, на что нужно обратить внимание при выборе прибора — это расстояние между центрами штуцеров для присоединения патрубков подвода воды. ГОСТ 25809-96 предусматривает расстояние 100 и 150 мм. Водопроводные трубы выведены не всегда идеально, поэтому в комплекте к смесителю прилагаются эксцентрики, с их помощью можно подкорректировать расстояние на 1-2 см.

Корректировка межосевого расстояния с помощью эксцентриков.

Из инструментов для монтажа понадобится только разводной гаечный ключ. А для гидроизоляции соединений нужна ФУМ лента, сантехнический лен или нить.

Выбор уплотнителя для резьбы

Подмотка нужна только для эксцентриков.

Качество монтажа смесителя зависит от того, насколько надежно будут гидроизолированы резьбовые соединения. Для этой цели используют:

  • Сантехнический лен.
  • Сантехническую нить.
  • Ленту ФУМ.

Лен — проверенный временем материал. Несмотря на появление множества других способов гидроизоляции, он все также популярен среди профессиональных сантехников и любителей. Качество уплотнения на высоком уровне. Правильная льняная намотка не съезжает при вкручивании и не режется резьбой. Экстерниковую втулку с обмоткой изо льна можно регулировать в пространстве, но не более чем на ¼ оборота.

Для обмотки резьбы лен скручивают в косичку. Затем плотно наматывают в один слой, таким образом, чтобы скрыть резьбу. Хвостик нити необходимо зажать первым витком. Направление обмотки должно быть противоположным направлению, по которому деталь будет вкручиваться. Тогда лен останется на месте при соединении резьбовой пары.

Единственный минус льна — он недостаточно скользкий. С ним обязательно нужно использовать специальные сантехнические смазки (пасты). Они препятствуют разрезанию волокон при вкручивании и позволяют льну плотно сминаться по резьбе, делая соединение максимально надежным. Кроме этого защищает лен от разрушения под воздействием влаги.

Сантехническая нить — менее распространенный материал для гидроизоляции резьбовых пар, так как довольно дорогой и имеет особенности по использованию. Нить наматывают не по резьбе, а крестообразно. Хвостик также зажимают первым витком. Материал надежен и удобен в эксплуатации, идеально подходит для маленького объема работ. Позволяет крутить соединение в обратную сторону до полуоборота.

ФУМ лента — популярный среди любителей и профессионалов материал, так как ее очень легко использовать и фиксировать на резьбе. Ленту наматывают в несколько слоев — от 3 до 10 в зависимости от диаметра резьбовой пары, плотности соединения без обмотки и толщины самой ленты. Обмотку следует делать от основания резьбы к краю. Ленту наматывают по ходу резьбы, слегка натягивая. Конец необходимо отрезать, а не оторвать. ФУМ лента достаточно гладкая, поэтому использования дополнительной смазки не требует.

Важно! После закручивания элемент с обмоткой из ФУМ ленты нельзя вращать в обратную сторону. Чтобы сразу установить эксцентрик правильно, нужно закрутить его без обмотки и запомнить количество витков и расположение в пространстве.

Установка эксцентриков

Лучший вариант, если водорозетки установлены на расстоянии, равном межосевому расстоянию на смесителе. Опытные сантехники рекомендуют подумать об этом еще на этапе монтажа водопроводных труб и использовать готовые водорозетки, их остается только закрепить по уровню.



Готовая водорозетка поможет установить смеситель ровно.

Если расстояние между трубами меньше или больше нужного, можно отцентровать эксцентрики. Сделать это лучше до обмотки. При этом запомнить количество витков и ориентацию в пространстве, лучше отметить маркером. При этой операции можно потерять уровень. Если смеситель будет немного отклоняться от уровня, это не будет сильно бросаться в глаза. Но здесь важна мера. Устройство не должно быть установлено слишком криво.

Далее эксцентрики нужно обмотать ФУМ лентой, льном или нитью и вкрутить. Деталь должна входить плотно с усилием. Сначала следует вкручивать эксцентрик руками, затем разводным ключом.

Герметичность соединения лучше проверить сразу же, чем после установки смесителя. Для этого потребуются заглушки с резиновыми прокладками. Их нужно накрутить на эксцентрики и открыть кран, если вода не капает, значит соединение надежное и можно продолжать работу.

Заглушки для проверки герметичности резьбы.

Перед монтажом самого смесителя необходимо заделать силиконовым герметиком щель между кафельной плиткой и водорозетками. Это важно, чтобы вода, стекая по стене, не попадала за плитку.

Участки, которые необходимо загерметизировать.

Эксцентрики могут иметь разную длину, лучше всего, подобрать их так, чтобы после монтажа смесителя, резьба эксцентрика была полностью скрыта под корпусом устройства. При необходимости эксцентрик можно укоротить болгаркой, но только с той стороны, которая вкручивается в трубопровод.

Для некоторых видов эксцентриков может пригодится шестигранный ключ, вместо него можно использовать болт с подходящей головкой и газовый ключ.

Виды эксцентриков.

Инструкция по установке смесителя

Сначала нужно закрутить отражатели. Затем сам смеситель. В отверстиях прибора под гайку нужно положить прокладки с металлической сеткой (иногда без нее). Гладкая сторона прокладки должна быть сверху, рельефная — направлена внутрь корпуса смесителя. Гайки смесителя прикручивают к эксцентрикам равномерно, это необходимо, чтобы избежать перекоса устройства. Сначала гайки прикручиваются руками, затем разводным ключом. Чтобы не поцарапать корпус прибора, ключом следует работать через тканевую салфетку. Закручивать нужно так же — поэтапно. Сначала пол оборота с одной стороны, затем пол оборота с другой стороны. На последних оборотах важно не перетянуть, иначе прокладка внутри гаек может быть прорезана, что приведет к протеканию.

Ткань обеспечит защиту хромированного покрытия от повреждений.

Следующий этап — подключение шланга душевой лейки. Конец с гайкой прикручивается к смесителю. Второй конец — с конусообразной деталью — к душевой лейке. Соединение обязательно нужно уплотнить резиновыми прокладками. Это соединение затягивается не сильно.

Далее нужно подсоединить излив. Для этого достаточно закрутить гайку, которая идет в комплекте с гусаком. Душевую лейку и излив можно приобрести отдельно, если их внешний вид или размер оказался неподходящим.

Полная установка смесителя в ванной занимает не больше 20-30 минут.

Крепление держателя для душевой лейки

Каким способом крепить держатель на стену, зависит от того, из какого материала она сделана. Если это бетон, то потребуются дюбели и шурупы. Этапы установки:

  • Разметить расположение крепежей на стене. Для этого подойдет карандаш или маркер. Держатель нужно приставить к месту установки на нужной высоте и сделать отметки через отверстия для крепежей. Чтобы сверло не скользило по поверхности кафеля, нужно слегка повредить гладкое покрытие плитки при помощи самореза или победитового сверла. Его следует поставить в центр отметки и подбить молотком.
  • Просверлить отверстия и вставить в них дюбели.
  • Закрепить держатель для лейки саморезами.

Установить держатель в стену из гипсокартона, облицованную кафелем, сложнее — нужно знать расположение стоечного профиля или смонтировать его заранее, на этапе сооружения перегородки. Только в этом случае гарантируется надежность фиксации держателя. Первые два этапа установки в гипсокартон аналогичны креплению на бетонную стену. Просверлить нужно только плитку и слой клея. Держатель в этом случае крепится на саморезы по металлу с мелкой резьбой.

На этом самостоятельная сборка и установка крана в ванной завершена. Остается повернуть вентиль подачи воды, и использовать прибор по назначению. Если все работы выполнены правильно, то кран не будет протекать долгое время.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.





masteravannoy.ru

Стяжка эксцентриковая мебельная: виды, размеры, способы монтажа

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы. Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Что из себя представляет данный тип креплений

Минификс – крепеж, состоящий из нескольких составляющих:

  • эксцентрик;
  • стойка или шток;
  • футорка;
  • дюбель;
  • втулка из пластика или металла;
  • заглушка;

Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.

Составные части эксцентриковой стяжки

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

ПреимуществаНедостатки
1. Мебель можно собрать и разобрать быстро и без усилий.
2. Возможность многократной сборки и разборки изделий.
3. Самый надежный и прочный вариант крепления.
4. Не портит внешний вид изделия.
5. Возможность скрепления изделий под разными углами.
1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом.
2. Технология монтажа довольно сложная.
3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Виды и размеры

Эксцентриковая стяжка бывает пластиковой и металлической. В зависимости от материала изготовления она применяется в той или иной сфере. Например, небольшие элементы мебели можно закреплять пластиковыми соединениями, а вот для крупногабаритных предметов, типа шкафов или кухонных гарнитуров целесообразно использовать металлические крепления.

Размеры деталей тоже разнятся, так, длина стойки может варьироваться от 38 до 58 см, диаметр минификса может быть трех размеров:

  • 12 мм;
  • 15 мм;
  • 25 мм;

Самым наиболее часто применяемым является крепеж, диаметром 15 мм.

Размеры деталей эксцентриковой стяжки также могут разниться

Инструменты для монтажа

Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:

  • отвертка;
  • шуруповерт;
  • фреза, или, по-другому, сверло Форстнера;
  • сверла диаметром 5 и 8 мм;
  • линейка;
  • карандаш.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока. Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм.

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали. Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель.

Далее нужно высверлить проход для штока

Цены на модельный ряд дрелей

Дрель

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Что такое мебельный кондуктор и как его использовать

Если у вас есть мебельный кондуктор, то это значительно облегчит вам разметку и высверливание отверстий под любые виды крепежа. Кондуктор – это по сути тот же шаблон, представляющий из себя специальный прибор или планку, на которую нанесены отверстия разного диаметра и на разном расстоянии. С их помощью вы сможете сделать идеально точную разметку и просверлить нужного вам размера проходы. Для изготовления этого помощника применяют различные материалы:

  • металл;
  • пластик;
  • дерево;
  • древесные плиты.

Изделие представляет из себя прочное основание со множеством дырочек на различном, необходимом друг от друга удалении. Дополнительно он может быть оснащен механизмом для фиксации и регулирования расстояния между отверстиями.

Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом

Благодаря прибору вы установите сверло точно под прямым углом к полотну, без отклонений. Это является большим подспорьем в работе на узких поверхностях, например на торцах древесно-стружечных плит. Ведь если паз будет располагаться не под углом 90 градусов, сборка элементов корпуса в единое целое может стать невозможной.

Виды кондукторов

В зависимости от исполняемых функций и особенностей конструкции, шаблоны могут быть нескольких видов:

  1. Накладные. Такой тип прибора служит помощником для сверления отверстий на плоских элементах путем наложения на заготовку. Прибор не крепится, а лишь придерживается рукой. Подходит для использования на поверхностях из древесно-стружечной или древесноволонистой плит.
  2. Поворотные. Поворотное устройство позволяет двигать его по вертикали или горизонтали и поворачивать под разными углами. Таким прибором удобно пользоваться при условии, что деталь, которой необходимо просверлить, имеет сложную форму.
  3. Опрокидываемые. Опрокидываемые помощники удобны в работе с элементами, которые располагаются в отличных друг от друга плоскостях.
  4. Универсальные. Устройства удобны тем, что их можно настраивать под производство мебели различной конфигурации.

Все виды шаблонов могут иметь скользящий или закрепляемый тип прилегания к поверхности. Скользящий тип позволяет двигать изделие по поверхности заготовки. Закрепляемый вариант – крепко фиксируется в нужном положении и не двигается.

Кондуктор — лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво

Цены на кондукторы для сверления

Кондуктор для сверления

На что обращать внимание при выборе кондуктора

Выбирая мебельный кондуктор в магазине, стоит осмотреть внимательно изделие, обратить внимание на материал, из которого он изготовлен. Например, качественной и надежной будет продукция из нержавеющей стали.

Производитель тоже имеет значение. Бренды с мировым именем, как правило, производят качественные инструменты с долгим сроком работы и гарантией от производителя.

Чем известнее бренд, тем выше качество — правило, которое в случае с инструментами для строительства работает безотказно

При покупке такого помощника, поинтересуйтесь дополнительным оборудованием, которое идет в комплекте. Многофункциональность прибора облегчит вам работу. Чем больше инструментов будет в комплектации, тем в большем количестве случаев вы сможете его применить. Например, в набор могут входить

  • различные втулки;
  • сверла различного диаметра с ограничителями;
  • фреза Форстнера, для отверстий под минификсы;
  • ключи.

В использовании данного прибора кроется значительное количество преимуществ

Применяя при изготовлении и сборке корпусов шаблон, вы избавите себя от многих неудобств. Например, не нужно размечать места с помощью линейки и карандаша. Кондуктор позволяет фиксировать расстояние и сверлить сразу несколько абсолютно идентичных отверстий на одинаковом удалении друг от друга. Неточность здесь исключена.

Но, у кондуктора фабричного производства есть и недостаток – его достаточно высокая цена.

Поэтому, умельцам вполне под силу сделать такого помощника собственноручно. Наша инструкция вам в этом поможет.

Инструкция по изготовлению мебельного кондуктора

Шаг №1 – готовим инструменты и материалы:

  • брусок из металла квадратный, сечением 1х1 см;
  • болгарка;
  • напильник;
  • штангенциркуль;
  • шило или толстая игла;
  • сверла диаметром 5 мм;
  • пластина из металла для упора размером 1х25 мм;
  • лист наждачной бумаги.

Для начала соберем все необходимые для работы инструменты и материалы

Шаг №2 – делаем основание и разметку. Отрежьте болгаркой от бруска часть необходимой длины. Зашлифуйте напильником возможные заусенцы. Разметьте места для будущих отверстий. Общепринятыми размерами являются расстояние между пазами 32 мм, расстояние от центров прорезей до боковой грани – 8 мм. Чтобы сделать разметку точной, воспользуйтесь штангенциркулем. Удобно, если помечать центры будущих пазов вы будете, применив шило или иглу.

Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения

Шаг №3 – монтируем инструмент. Далее, сверлим проходы в нужном количестве. Затем берем металлическую пластину, шлифуем при необходимости наждачной бумагой. Зажав тисками, сгибаем нашу пластину под прямым углом. Совместите получившиеся детали и зажмите их струбциной. Скрепите детали винтами, предварительно нарезав резьбу нужного размера. Таким образом, самостоятельно вы можете создать себе очень удобный инструмент.

Далее выполняем высверливание отверстий

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Межсекционная стяжка

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Мебельные уголки

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Заключение

Видов мебельных креплений достаточно много. Поэтому при покупке готового изделия поинтересуйтесь, какое из них использовали производители при монтаже, ведь от этого зависит насколько долго простоит ваш шкаф или гарнитур в первозданном виде. Если же вы решаете собирать мебель своими руками, то не лишним будет изучить преимущества и недостатки каждого вида креплений, и способы их монтажа. Тогда ваша мебель прослужит вам продолжительное время и будет радовать вас качеством и добротностью исполнения.

Мебельный крепеж и фурнитура помогают провести качественную сборку конструкций из разных материалов. Фурнитура не только упрощает процесс сборки мебели, но и остается незаметной по окончанию работы. Более подробно ознакомиться с разновидностями мебельного крепежа и фурнитуры можно в специальной статье.

Видео — Как установить мебельные эксцентрики

Видео – Эксцентриковая стяжка

mebel-expert.info

Установка смесителя

Перед тем, как приступить к работам по установке смесителя, не забудьте перекрыть горячую и холодную воду, чтобы не случился потоп. Установку смесителя можно разделить на два этапа: установку эксцентриков, которые обычно даются в комплекте со смесителем и прикручивание самого смесителя к ним. Для начала соберите всю конструкцию безо льна и прокладок, убедитесь, что все заворачивается без усилий и перекосов. Если эксцентрики окажутся слишком длинными или короткими, то можно купить другие, нужной длины, или заменить экраны эксцентриков. Еще можно укоротить длинные эксцентрики, подпилив их болгаркой, но только со стороны, которая вкручивается в водорозетки и на которую лен наматываем. Там где прокладки пилить нельзя - ровно не получится, будет подтекать!

У эксцентриков две стороны: узкая и широкая. Наматываем лён на резьбу эксцентрика с более узкой стороны по ходу резьбы. Вместо льна можно использовать фторопластовую ФУМ ленту для резьбовых соединений или фторопластовую нить (Унилок). У каждого мастера есть свой эксклюзивный способ подмотки. Мы начинаем накручивать лен с дальнего края и заканчиваем ближе к начлау резьбы. Так его не будет стаскивать при вкручивании. Если резьба эксцентрика гладкая, без насечек, то нужно сделать несколько царапин поперек резьбы чтобы лен не проскальзывал. Это можно сделать с помощью плоскогубцев.

Лён должен быть намотан очень плотно и не прокручиваться по резьбе. Излишки льна отрезаем, но правильнее сразу брать нужное количество подмотки, чтобы хватило покрыть всю резьбу и лишнего не оставалось. Если с первого раза не получилось, ничего страшного, можно перематывать пока не выйдет как надо.

Если у Вас есть специальная паста для резьбовых соединений, то самое время намазать её поверх льна. Если нет, то можно воспользоваться силиконовым герметиком или масляной краской, а можно оставить и так, ничего страшного не случится.

Наживите эксцентрик от руки, убедитесь, что он пошел по резьбе и только после этого закрутите его разводным или гаечным ключом. Необходимо сделать 4-5 оборотов. Количество оборотов можно подсчитать заранее, закрутив эксцентрик без льна. Нужно следить, чтобы намотанный лен вращался вместе с эксцентриком. Если этого не происходит, очистите резьбу и намотайте лён снова. Если вы сделали лишних полоборота и чувствуете, что дальше не идет, то следут полностью выкрутить эксцентрик, намотать лён заново и повторить все сначала - просто выкручивать назад на полоборота не рекомендуется.

Необходимо установить эксцентрики в такое положение, чтобы гайки смесителя легко прикручивались к ним, а сам смеситель стоял без перекоса.

Прикрутите декоративные экраны от руки.

Если в комплекте со смесителем давались паронитовые прокладки, то предварительно замачиваем их в холодной воде на 5 минут. Если резиновые или силиконовые - ставим так. Никакого льна и ФУМ ленты не требуется, и не допускается. Если подтекает в области прокладки, подтяните гайку ключом, или замените прокладки.

Наживляем смеситель. Гайки смесителя вначале должны крутиться легко, от руки. Сначала одну на один оборот, затем другую - поочередно.

Затягиваем гайки разводным ключом. Поочередно: чуть-чуть левую, чуть-чуть правую, чтобы прокладки равномерно уплотнялись, без перекоса. Гайки можно предварительно обмотать изолентой, чтобы не поцарапать ключом полированную поверхность.

www.remont5.ru


Смотрите также
